可曲挠橡胶接头

产品分类：橡胶接头

冲压设备必须具备以下安全设施：⒈冲压设备上应有铭牌、各种操作指示、安全与警告性指示；⒉电源接线应规范，设备的电缆不应有损伤，防止老化；⒊冲压设备上的配电箱门锁应带钥匙，开门自动切断电源；⒋单次、连续、脚踏冲压等操作的转换···

订购热线：13585837927

立即咨询

产品详情

型号范围：DN15~DN3200

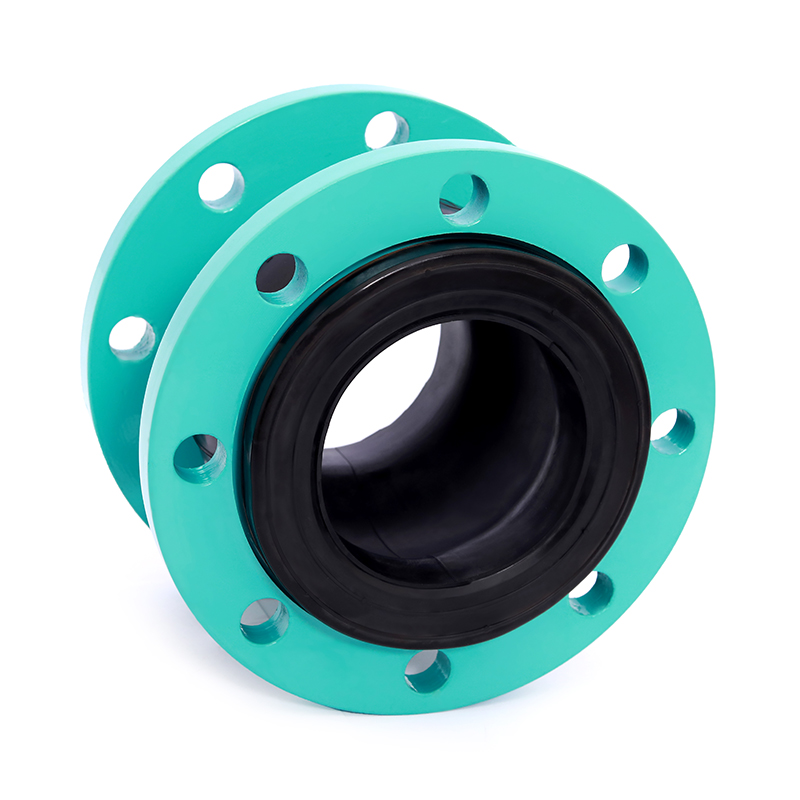

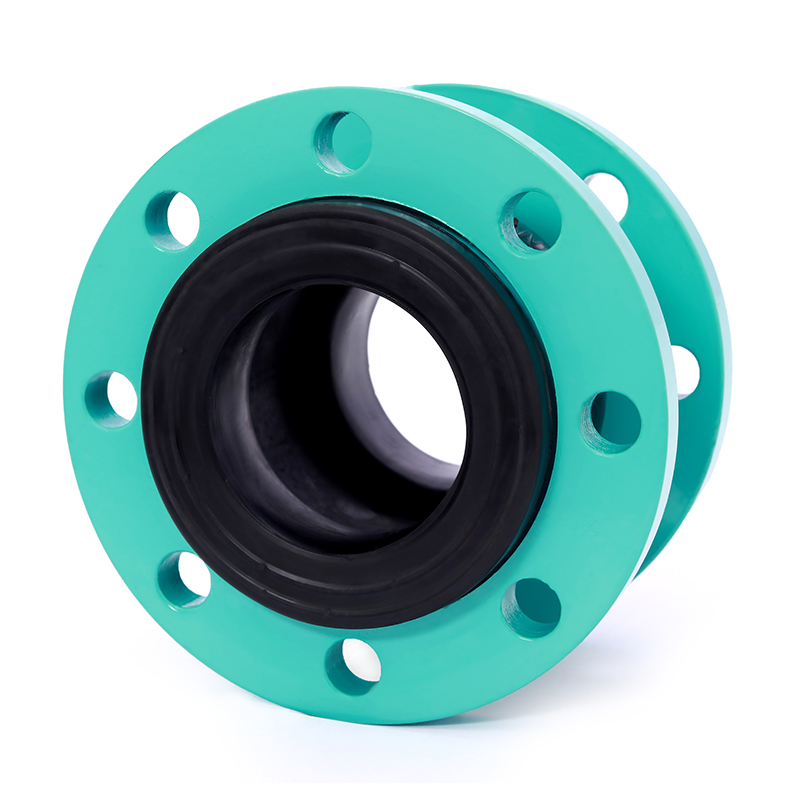

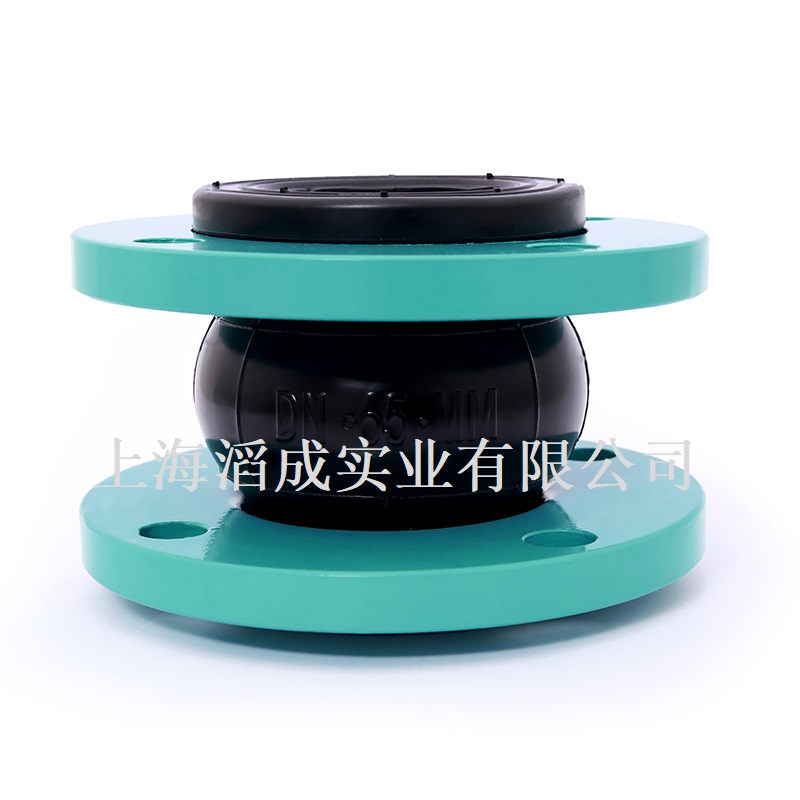

可曲挠橡胶接头别名避震喉,减震器,橡胶补偿器,橡胶伸缩节,是一种用于连接管道的柔性连接件，具有一定的弹性和可曲性。它由橡胶制成，通常由内、外两层橡胶和中间的钢丝网组成。可曲挠橡胶接头能够吸收管道在运行过程中产生的振动和位移，并能够缓解管道因温度、压力和介质等原因产生的变形和膨胀，从而保证管道的安全和正常运行。可曲挠橡胶接头广泛应用于石油化工、水利水电、建筑、给排水、暖通空调、消防等行业。

设计图纸：

可曲挠橡胶接头设计图纸

可曲挠橡胶接头介质选择分析图

使用范围: 可曲挠橡胶接头常用于民用建筑给排水工程，中央空调机组设备，消防管网泵房机组管道承接，污水处理管道连接，高压气液化工介质运输，石油，船舶，地下水，海水，工厂污水及强腐蚀性液体等。具有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好、安装方便等特点。同时可节约管道安装零件，节约成本。

安装方法: 避免与锋利金属器械接触，以免刺破管件橡胶球体。安装时使用弹性支架，时螺栓要用对角法上紧。如过可曲挠橡胶接头管路压力过高时，应用*螺栓将两端法兰连在一起，水泵机组进口的连接一般应该置顶平行安装，防止管道内气体在泵口积聚；禁止移位*安装，远离热源，严禁使用不符合的产品介质接头进行安装。

保养维修: 可曲挠橡胶接头主要以天然及合成橡胶为原料生产的品的橡胶接头有一定的使用寿命，时间久了，就会老化．在保存方面，除了要放置在日光照射不到、阴凉干燥处外，也要远离含强酸和强碱的东西。定期维护管件的工作环境。

技术条件：

型号	JGD-1	JGD-2	JGD-3
工作压力MPa(Kg·f/cm2)	1.0(10)	1.6(16)	2.5(25)
爆破压力MPa(Kg·f/cm2)	3.0(30)	4.8(48)	5.5(55)
真空度KPa(mmHg)	53.3(400)	86.7(650)	100(750)
适用温度℃	-15℃-115℃，特殊可达-30℃-250℃

主要数据：

公称通径		长度 L	螺栓数	螺栓直径 mm	螺栓孔* (圆直径mm)	轴向位移mm		横向位移 mm	偏转角度 a1+a2
mm	英寸	长度 L	螺栓数	螺栓直径 mm	螺栓孔* (圆直径mm)	伸长	压缩	横向位移 mm	偏转角度 a1+a2
32	1.25	95	4	18	100	6	9	9	15
40	1.5	95	4	18	110	6	10	9	15
50	2	105	4	18	125	7	10	10	15
65	2.5	115	4	18	145	7	13	11	15
80	3	135	4	18	160	8	15	12	15
100	4	150	8	18	180	10	19	13	15
125	5	165	8	18	210	12	19	13	15
150	6	180	8	23	240	12	20	14	15
200	8	210	8	23	295	16	25	22	15
250	10	230	12	23	350	16	25	22	15
300	12	245	12	23	400	16	25	22	15
350	14	255	16	23	460	16	25	22	15
400	16	255	16	25	515	16	25	22	15
450	18	255	20	25	565	16	25	22	15
500	20	255	20	25	620	6	25	22	15
600	24	260	20	30	725	6	25	22	15
700	28	260	24	30	840	16	25	22	15
800	32	260	24	34	950	16	25	22	15
900	36	260	28	34	1050	6	25	22	15
1000	40	260	28	34	1160	18	26	24	15
1200	48	260	32	41	1380	18	26	24	15
1400	56	350	36	34	1560	20	28	26	15
1600	64	350	40	34	1760	25	35	30	10
1800	72	350	44	41	1970	25	35	30	10
2000	80	420	48	48	2180	25	35	30	10
2200	88	580	52	48	2390	25	35	30	10
2400	96	610	56	48	2600	25	35	30	10
2600	104	650	60	54	2810	25	35	30	10
2800	112	680	64	54	3020	25	35	30	10
3000	120	680	68	54	3220	25	35	30	10
注： 1、法兰按《全国通用给排水标准图集》，其它按HG/T2289-92。 2、DN350-600(2)型工作压力为1.6MPa，DN32-400(3)型工作压力为2.5MPa。 3、DN700-DN200工作压力为1.0MPa，DN1400工作压力为0.6MPa,DN1600-DN1800工作压力为0.4MPa，法兰按0.6MPa选取。DN2000工作压力为0.25MPa,法兰按0.6MPa压力选取。 4、高层给水使用DN200以上产品，管道需有固定支撑或固定托架，否则产品应安装防拉脱装置。
